 SIMATIC S7-300/S7-300C系列
1.负载电源(选项) 2.后备电池(CPU313以上) 3.24VDC连接 4.模式开关 5.状态和故障指示灯 6.存储器卡(CPU313以上) 7.MPI多点接口 8.前连接器 9.前门
模块化中小型PLC系统，能满足中等性能要求的应用
大范围的各种功能模块可以非常好地满足和适应自动控制任务
由于简单实用的分散式结构和多界面网络能力，使得应用十分灵活
方便用户和简易的无风扇设计
当控制任务增加时，可自由扩展
由于大范围的集成功能使得它功能非常强劲
应用
S7-300是模块化中小型PLC系统，它能满足中等性能要求的应用。模块化，无排风扇结构，易于实现分布
，易于用户掌握等特点使得S7-300成为各种从小规模到中等性能要求控制任务的方便又经济的解决方案.
SIMATICS7-300的应用领域包括：
专用机床、
纺织机械 、
包装机械 、
通用机械工程应用、
控制系统 、
机床 、
楼宇自动化 、
电器制造工业及相关产业
多种的性能递增的CPU和丰富的且带有许多方便功能的I/O扩展模块，使用户可以完全根据实际应用选择合适的模块。当任务规模扩大并且愈加复杂时，可随时使用附加模块对PLC进行扩展。
SIMATICS7-300已经得到以下国内和国际标准认证：
DIN 、
UL认证、
CSA认证、
FM1级1区，A,B,C,D组温度组T4(≤135°C)、
船级认证--美国船级社--法国船级社 -挪威船级社 -德国劳氏船级社 -英国劳氏船级社结构
SIMATICS7-300可编程序控制器是模块化结构设计。各种单独的模块之间可进行广泛组合以用于扩展。系
统组成：
中央处理单元(CPU)
各种CPU有各种不同的性能，例如，有的CPU上集成有输入/输出点，有的CPU上集成有PROFI-BUS-DP通讯接口等。
信号模块(SM)
用于数字量和模拟量输入/输出
通讯处理器(CP)
用于连接网络和点对点连接
功能模块(FM)
用于高速计数，定位操作(开环或闭环控制)和闭环控制。
根据客户要求，还可以提供以下设备：
负载电源模块(PS)
用于将SIMATICS7-300连接到120/230VAC电源。
接口模块(IM)
用于多机架配置时连接主机架(CR)和扩展机架(ER)。
S7-300通过分布式的主机架(CR)和3个扩展机架(ER)，可以操作多达32个模块。运行时无需风扇。
SIMATICM7自动化计算机
AT-兼容的计算机用于解决对时间要求非常高的技术问题。它既可作为CPU，也可以作为功能模块使用。
SIMATICS7-300适用于通用领域：
高电磁兼容性和强抗振动，冲击性，使其具有最高的工业环境适应性。
S7-300有两种类型：
标准型
温度范围从0到60℃
环境条件扩展型
温度范围从-25°C到+60℃，更强的耐受振动和污染特性
用在扩展环境条件的特殊模块可以单独订货。
简单的结构使得S7-300灵活而易于维护。
DIN标准导轨安装只需简单地将模块钩在DIN标准的安装导轨上，转动到位，然后用螺栓锁紧。
背板总线集成在模块上，模块通过总线连接器相连，总线连接器插在机壳的背后。
更换模块时，只需松开安装螺钉。很简单地拔下已经接线的前连接器。在连接器上的编码防止将已接线的连接器插到其他的模块上。
可靠的接线端子：对于信号模块可以使用螺钉型接线端子或弹簧型接线端子。
TOP连接：采用一个带螺钉或夹紧连接的1至3线系统进行预接线。或者直接在信号模块上进行接线。
确定的安装深度：所有的端子和连接器都在模块上的凹槽内，并有端盖保护，因此所有的模块都有相同的安装深度。
没有槽位的限制： 信号模块和通讯处理模块可以不受限制地插到任何一个槽上，系统自行组态。
如果用户的自控系统任务需要多于8个信号模块或通讯处理器模块时，则可以扩展s7-300机架(CPU314以上)。
在4个机架上最多可安装32个模块。
最多3个扩展机架(ER)可以接到中央机架(CR)上，每个机架(CR/ER)可以插入8个模块。
通过接口模块连接： 每个机架上(CR/ER)都有它自己的接口模块。它总是插在CPU旁边的槽内，负责与其
他扩展机架自动地进行通讯。
通过IM365扩展，可扩展1个机架，最长1米，电源也是由此扩展提供。
通过IM360/361扩展，可扩展3个机架，中央机架(CR)到扩展机架(ER)及扩展机架之间的距离最大为10米独立安装。
每个机架可以距离其他机架很远进行安装，两个机架间(主机架与扩展机架，扩展机架与扩展机架)的距离最长为10米。
灵活布置： 机架(CR/ER)可以根据最佳布局需要，水平或垂直安装。
功能
SIMATICS7-300的大量功能支持和帮助用户进行编程、启动和维护；
高速的指令处理：0.6~0.1ms的指令处理时间在中等到较低的性能要求范围内开辟了全新的应用领域。
浮点数运算
用此功能可以有效地实现更为复杂的算术运算，方便用户的参数赋值。一个带标准用户接口的软件工具给所有模块进行参数赋值，这样就节省了入门和培训的费用。
人机界面(HMI)
方便的人机界面服务已经集成在S7-300操作系统内。因此人机对话的编程要求大大减少。SIMATIC人机界面(HMI)从S7-300中要求数据，S7-300按用户指定的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送。
诊断功能
CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件(例如：超时，模块更换，等等)。
口令保护
多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改。
操作方式选择开关
操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式。这样就防止非法删除或改写用户程序。
通讯
SIMATICS7-300具有多种不同的通讯接口：
多种通讯处理器用来连接AS-i接口、PROFIBUS和工业以太网总线系统。
通讯处理器用来连接点到点的通讯系统。
多点接口(MPI)集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATICS7/M7/C7等自动化控制系统。
这是一个经济而有效的解决方案；方便用户的step7的用户界面提供了通讯组态功能，这使得组态非常容易、简单。
CPU支持下列通讯类型：
过程通讯： 通过总线(AS-i或PROFI-BUS)对I/O模块周期寻址(过程映象交换)。
数据通讯： 在自动控制系统之间或人机界面(HMI)和几个自动控制系统之间，数据通讯会周期地进行或被用户程序或功能块调用。
通过PROFIBUS的过程通讯： S7-300通过通讯处理器，或通过集成在CPU上的PROFIBUS-DP接口连接到PROFIBUS-DP网络上。
带有PROFIBUS-DP主站/从站接口的CPU能够实现高速的、用户方便的分布式自动化组态。
从用户观点出发，通过PROFIBUS-DP分布式I/O就像处理集中的I/O一样，具有相同的组态、地址和编程。
下列设备可以作为主站：
SIMATICS7-300
(通过带PROFIBUS-DP接口CPU或通过PROFI-BUS-DP)
SIMATICS7-400
(通过带PROFIBUS-DP接口的CPU或通过PROFIBUS-DPCP)

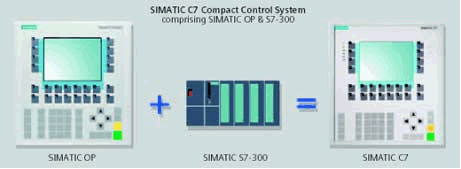

SIMATICC7
(通过带PROFIBUS-DP接口的C7或通过PROFI-BUS-DPCP)
S5-115U/h，S5-135U和带IM308的S5-155U/H
带PROFIBUS-DP接口的S5-95U
SIMATIC505
由于性能的原因，在一条线上不要连接2个以上的主站。
下列设备可以作为从站：
ET200B/L/M/S/X分布式I/O设备
通过CP342-5的S7-300
CPU315-2DP，CPU316-2DP和CPU318-2DP
C7-633/pCP，C7-633DP，C7-634/PDP，C7-634DP，C7-626DP
虽然带有STEP7的编程器/PC或OP在总线中是作为主站，但它们只使用部分通过PROFIBUS-DP运行的MPI功能。
通过AS-i的过程通讯
对于AS-i接口总线，S7-300有合适的通讯处理器 (CP342-2)用来连接现场设备。
数据通讯概述
S7-300具有多样的通讯方式。用全局数据通讯进行联网的CPU之间数据包周期的交换。
用通讯功能块对网络其他站点进行由事件驱动的通讯：
对于联网，可以使用MPI，PROFIBUS或工业以太网。
全局数据，通过全局数据通讯服务，联网的CPU可以相互之间周期性地交换数据。(最大到4gd包，每包有22字节/周期)。例如：一个CPU可以访问另一个CPU的数据、存储位和过程映象。全局数据通讯只可以通过MPI进行。在step7中的GD表中进行组态。
通讯功能，对S7/M7/C7的通讯服务可以使用系统内部块建立起来。
通过MPI的标准通讯
扩展通讯通过MPI、K总线、PROFIBUS和工业以太网(S7-300只能作为服务器)。对于s5系列及第三方的通讯服务，可以使用非驻留块建立。
通过PROFIBUS和工业以太网实现S5兼容的通讯
通过PROFIBUS和工业以太网实现标准通讯(第三方设备)与全局数据进行对比，必须为通讯功能建立通讯连接。
通过CP的数据通讯(点对点)用CP340/CP341通讯处理模块可以建立起经济而方便的点到点链。在3种通讯接口的基础上，有多种通讯协议可以使用：20mA(TTY) RS232C/V.24 RS422/RS485。
可连接下列设备：
S7PLC和S5PLC及第三方系统
打印机
机器人控制
扫描仪、条码阅读器等
通过多点接口(MPI)的数据通讯：
多点接口(MPI)通讯口集成在S7-300CPU上。它可以用于简单联网。MPI能同时连接几个带STEP7的编程器/PC、人机界面(HMI)。
全局数据
联网的CPU可以利用全局数据(GD)服务，周期性地相互进行数据交换。(每个程序周期最多允许16个GD包
，每包最多64字节)。S7-300cpu每次最多可以交换4个含22个字节的数据包，而且最多可以有16个CPU参
与数据交换(用step7v4.x以上版编程软件)。全局数据通讯只能通过MPI接口。
内部通讯总线(K-总线)CPU的MPI是直接与S7-300的K总线连接。即可以用k总线接口从编程器直接通过MPI
对FM/CP模块进行编址。
功能强大的通讯技术：
最多32个MPI站
每个CPU最多有8个动态通
讯连接用于与SIMATICS7/M7300/400、C7进行标准通讯
每个CPU最多有4个静态通讯连接用于与编程器、PC机、SIMATICHMI系统和SIMATICS7/M7-300/400、C7进行扩展通讯。
数据传输速度187.5千位/秒或12兆位/秒
灵活的扩展能力：
用下列可靠的部件来配置MPI通讯：
LAN电缆，LAN连接器和RS485中继器均采用PROFIBUS和"分布式I/O"系列产品。这些部件保证了最佳的配置。例如，
在任意两个给定的MPI节点之间可串联最多10个中继器来跨越长距离。
通过CP进行数据通讯(PROFIBUS或工业以太网)：可通过CP342/343通讯处理器将SIMATICS7-300与PROFIBUS和工业以太网总线系统相连。
可连接的包括：
SIMATICS7-300 、
SIMATICS7-400 、
SIMATICS5-115U/H 、
编程器 、
个人计算机 、
SIMATICHMI人机界面系统 、
数控系统 、
机械手控制系统 、
工业PC机 、
驱动控制器 、
非西门子装置 、
模板的诊断及过程监视：
S7-300有多种输入/输出模板具有智能功能:对信号进行监视(诊断);对过程信号进行监视(过程中断)。
SIEMENS S7系列(300)
6ES7 312-5AC02-0AB0;
6ES7 313-1AD03-0AB0;
6ES7 314-1AE04-0AB0;
6ES7 314-5AE03-0AB0;
6ES7 314-5AE10-0AB0;
6ES7 315-1AF03-0AB0;
6ES7 315-2AF03-0AB0;
6ES7 316-2AG00-0AB0;
6ES7 318-2AJ00-0AB0;
6ES7 951-0KD00-0AA0;
6ES7 951-0KE00-0AA0;
6ES7 951-0KF00-0AA0;
6ES7 951-0KG00-0AA0;
6ES7 951-1KH00-0AA0;
6ES7 951-0KJ00-0AA0;
6ES7 951-0AG00-0AA0;
6ES7 951-1AH00-0AA0;
6ES7 951-1AJ00-0AA0;
6ES7 971-1AA00-0AA0;
6ES7 971-5BB00-0AA0;
6ES7 307-1BA00-0AA0;
6ES7 307-1EA00-0AA0;
6ES7 307-1KA00-0AA0;
6ES7 390-6BA00-0AA0;
6ES7 321-1BH02-0AA0;
6ES7 321-1BH50-0AA0;
6ES7 321-1BL00-0AA0;
6ES7 321-1EH01-0AA0;
6ES7 321-1EL00-0AA0;
6ES7 321-1FF01-0AA0;
6ES7 321-1FH00-0AA0;
6ES7 321-7BH00-0AB0;
6ES7 321-7RD00-0AB0;
6ES7 322-1BF01-0AA0;
6ES7 322-1BH01-0AA0;
6ES7 322-1BL00-0AA0;
6ES7 322-1EH01-0AA0;
6ES7 322-1EL00-0AA0;
6ES7 322-1FF01-0AA0;
6ES7 322-1FH00-0AA0;
6ES7 322-1HF01-0AA0;
6ES7 322-1HF10-0AA0;
6ES7 322-1HF20-0AA0;
6ES7 322-1HH00-0AA0;
6ES7 322-5SD00-0AB0;
6ES7 322-5RD00-0AB0;
6ES7 322-8BF00-0AB0;
6ES7 323-1BH01-0AA0;
6ES7 323-1BL00-0AA0;
6ES7 331-7KB02-0AB0;
6ES7 331-7KF02-0AB0;
6ES7 331-7NF00-0AB0;
6ES7 331-7PF00-0AB0;
6ES7 331-7PF10-0AB0;
6ES7 331-7SF00-0AB0;
6ES7 331-7RD00-0AB0;
6ES7 331-7TB00-0AB0;
6ES7 332-5HB01-0AB0;
6ES7 332-5HD01-0AB0;
6ES7 332-5RD00-0AB0;
6ES7 332-5TB00-0AB0; 6ES7 332-7ND00-0AB0; 6ES7 334-0CE01-0AA0; 6ES7 334-0KE00-0AB0;
6ES7 338-4BC00-0AB0; 6ES7 374-2XH01-0AA0;
6ES7 370-0AA01-0AA0;
6ES7 350-1AH02-0AE0;
6ES7 350-1AH00-8BG0;
6ES7 350-2AH00-0AE0;
6ES7 350-2AH00-8BG0;
6ES7 351-1AH01-0AE0;
6ES7 351-1AH00-8BG0;
6ES7 352-1AH01-0AE0;
6ES7 352-1AH00-8BG0;
6ES7 353-1AH01-0AE0;
6ES7 354-1AH01-0AE0;
6ES7 355-0VH10-0AE0;
6ES7 355-1VH10-0AE0;
6ES7 355-0VH00-8BA0;
6ES7 357-4AH01-0AE0;
6ES7 357-4AH03-3AE0;
6ES7 357-4BH03-3AE0;
6ES7 392-1AJ00-0AA0;
6ES7 392-1AM00-0AA0;
6ES7 340-1AH01-0AE0;
6ES7 340-1BH00-0AE0;
6ES7 340-1CH00-0AE0;
6ES7 340-1AH00-8BA0;
6ES7 341-1AH01-0AE0;
6ES7 341-1BH01-0AE0;
6ES7 341-1CH01-0AE0;
6ES7 341-1AH00-8BA0;
6ES7 902-1AB00-0AA0;
6ES7 902-1AC00-0AA0;
6ES7 902-1AD00-0AA0;
6ES7 902-2AB00-0AA0;
6ES7 902-2AC00-0AA0;
6ES7 902-2AG00-0AA0;
6ES7 902-3AB00-0AA0;
6ES7 902-3AC00-0AA0;
6ES7 902-3AG00-0AA0;
6GK7 342-5DA02-0XE0;
6GK7 342-5DF00-0XE0;
6GK7 343-2AH00-0XA0;
6GK7343-2AH00-8BA0;
6GK7 343-5FA01-0XE0;
6GK7 080-5AA04-8BA0;
6GK7 343-1EX11-0XE0;
6GK7 343-1GX00-0XE0;
6GK7 080-1AA03-8BA0;
6ES7 360-3AA01-0AA0;
6ES7 361-3CA01-0AA0;
6ES7 368-3BB01-0AA0;
6ES7 368-3BC51-0AA0;
6ES7 368-3BF01-0AA0;
6ES7 368-3CB01-0AA0;
6ES7 365-0BA01-0AA0;
6ES7 153-1AA03-0XB0;
6ES7 153-1AA00-8BA0;
6ES7 153-2AA02-0XB0;
6ES7 153-2AB01-0XB0;
6ES7 153-2AR00-0XA0;
6ES7 390-1AB60-0AA0;
6ES7 390-1AE80-0AA0;
6ES7 390-1AF30-0AA0;
6ES7 390-1AJ30-0AA0;
6ES7 810-4CC05-0YX0;
6ES7 810-3CC04-0YX0;
6ES7 972-0CA23-0XA0;
6ES7 901-1BF00-0XA0;
6ES7 972-0CA33-0XA0;
6ES7 810-4CA05-8BA0;
6ES7 810-4CA05-8BR0;
6ES7 398-8EA00-8BA0;
6ES7 398-8CA00-8BA0;
6GK1 551-1AA00;
6GK1 561-1AA00;
6ES7 972-0BA40-0XA0;
6ES7 972-0BB40-0XA0;
6ES7 972-0BA30-0XA0;
6AT1735-0AA01-0AA0;
6AT1735-0DA01-0YA0;
6ES7 312-5AC82-0AB0;
6ES7 314-1AE84-0AB0;
6ES7 314-5AE83-0AB0;
6ES7 315-2AF83-0AB0;
6ES7 305-1BA80-0AA0;
6ES7 307-1EA80-0AA0;
6ES7 390-6BA00-0AA0;
6ES7 321-1BL80-0AA0;
6ES7 321-1BH82-0AA0;
6ES7 321-1CH80-0AA0;
6ES7 321-1FF81-0AA0;
6ES7 321-7BH80-0AB0;
6ES7 322-1BH81-0AA0;
6ES7 322-8BF80-0AB0
6ES7 322-1CF80-0AA0;
6ES7 322-1HF81-0AA0;
6ES7 322-1FF81-0AA0;
6ES7 323-1BH81-0AA0;
6ES7 331-7KB82-0AB0;
6ES7 332-5HB81-0AB0;
6ES7 951-0KD80-0AA0;
6ES7 951-0KE80-0AA0;
6ES7 951-0KF80-0AA0;
6ES7 971-1AA00-0AA0;
6ES7 365-0BA80-0AA0;
6ES7 153-1AA83-0XB0;
|
